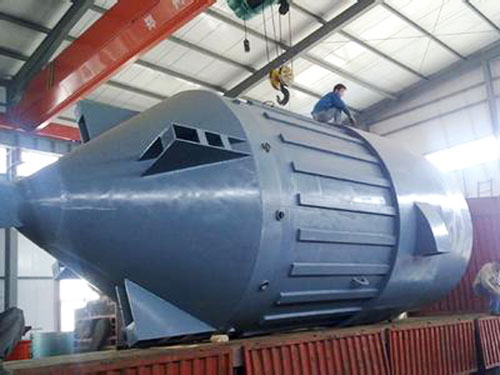

立式烘干機

發表時間:2018/11/1 10:05:14

應用范圍:礦石、選礦、建材、冶金、化工等

適用物料:各種金屬礦石、礦粉、煤粉、沙子
產品規格:Φ1.2×8.0m-Φ3.6×28m

處理能力:1.9-76.0t/h

立式烘干機介紹
濕物料由皮帶輸送機或斗式提升機送到料斗,然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角,以便物料順利流入烘干機內。烘干機是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入,載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中,直接或間接得到了載熱體的給熱,使?jié)裎锪系靡愿稍?,然后在出料端?jīng)皮帶機或螺旋輸送機送出。在筒體內壁上裝有抄板,它的作用是把物料抄起來又撒下,使物料與氣流的接觸表面增大,以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經烘干機以后,一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量,還應經過袋式除塵器或濕法除塵器后再放排放。
立式烘干機的特點
1、抗過載能力強,處理能力大,燃料消耗少,干燥成本低。
2、采用順流烘干方式,煙氣與濕物料由同一側進入烘干機,可以利用高溫?zé)煔猥@得很高的蒸發強度,烘干機出口溫度低,熱效率高。
3、采用打散裝置、給料裝置、排料裝置、旋風除塵裝置,從而杜絕了烘干機給料堵塞、不連續、不均勻和返料等現象,降低了除塵系統的負荷。
4、烘干機采用“調心式托輪裝置”,使托輪和滾圈的配合永遠呈線性接觸,從而大大降低了磨損和動力損耗。
5、采用開式齒輪傳動,具有結構合理、操作簡便、使用壽命長、效率高、維修方便等特點。
在烘干生產過程中,以順流式的操作居多,其主要特點有:
1、在烘干機熱端,物料與熱氣體的溫差較大,熱交換過程迅速,大量水分易被蒸發,適用于初水分較高的物料。
2、粘性物料進入烘干機后,由于表面水分易蒸發,可減少粘結,有利于物料運動。用于烘干濕煤時,可避免高溫氣體直接接觸干煤引起著火。
3、順流操作的熱端負壓低,能減少進入烘干的漏風量,有利于穩定烘干機內熱氣體的溫度及流速。
4、喂料與供煤同設與烘干機的熱端,車間布置較方便。
5、順流操作的烘干機出料溫度低,一般可用膠帶輸送機輸送。

規格
(直徑×長度)
筒體容積
(m3)
生產能力
(t/h)
安裝斜度
(%)
最高進氣溫度
(℃)
主電動機
(kw)
總重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

間接傳熱烘干機

    筒徑×筒長   項目 外筒內徑 內筒內徑 筒體長度 筒體容積(m3) 筒體斜度 揚料板型式 最高進氣溫度(℃) 外形尺寸
Φ1.5×15m 1500 500 15 20.27 3-5% 升舉式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升舉式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升舉式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
